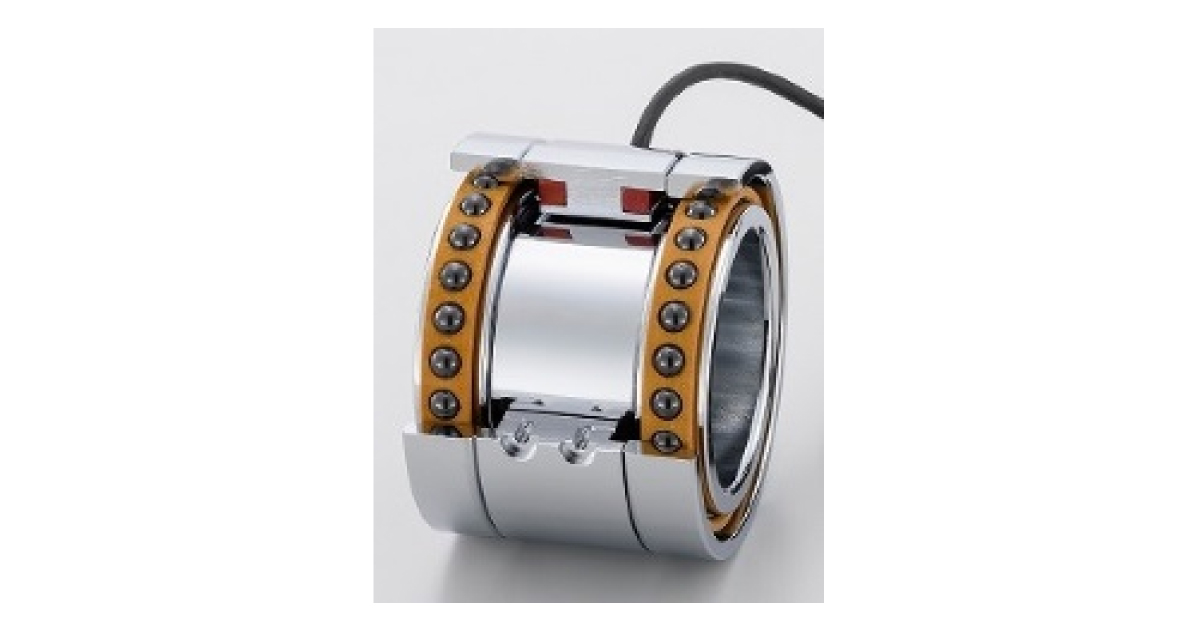

NTNは,軸受軌道面周辺のセンシングにより,工作機械主軸の高度な状態監視と,焼付きの未然防止を可能にする工作機械主軸用「センサー内蔵軸受ユニット」を開発した。焼付きを未然に防止することで,これまで工作機械の主軸が焼き付いた際に発生していた部品調達や主軸交換の工数および費用,工作機械の再稼働までの時間を削減し,生産性の向上やコストの低減を実現するほか,定期的なメンテナンスをより的確に行うことができる。
同開発品は,軸受に隣接する外輪間座にセンサーを内蔵し,軸受軌道面の近くで軸受の温度,振動,熱流束を計測。主軸外径面での計測に比べ,軸受の状態を高感度に計測することができるほか,熱流束を計測することにより,温度や振動よりも軸受の状態変化を早く正確に読み取り,軸受が焼き付く前に異常を検知することが可能となる。
同社の評価試験では,焼付き発生までの熱流束の上昇率が主軸外径面の温度の上昇率に比べ,約40倍も高いことを確認しており,これにより工作機械主軸の高度な状態監視が可能となり,軸受の焼付きによる損害を未然に防ぐことができるという。熱流センサーを内蔵した工作機械主軸用軸受ユニットは業界初となる。
同社は,同開発品を2018年11月1日~6日に東京ビッグサイトで開催される「第29回日本国際工作機械見本市(JIMTOF2018)」に参考出展し,工作機械メーカーやスピンドルメーカーに提案する予定。(’18 10/31)
